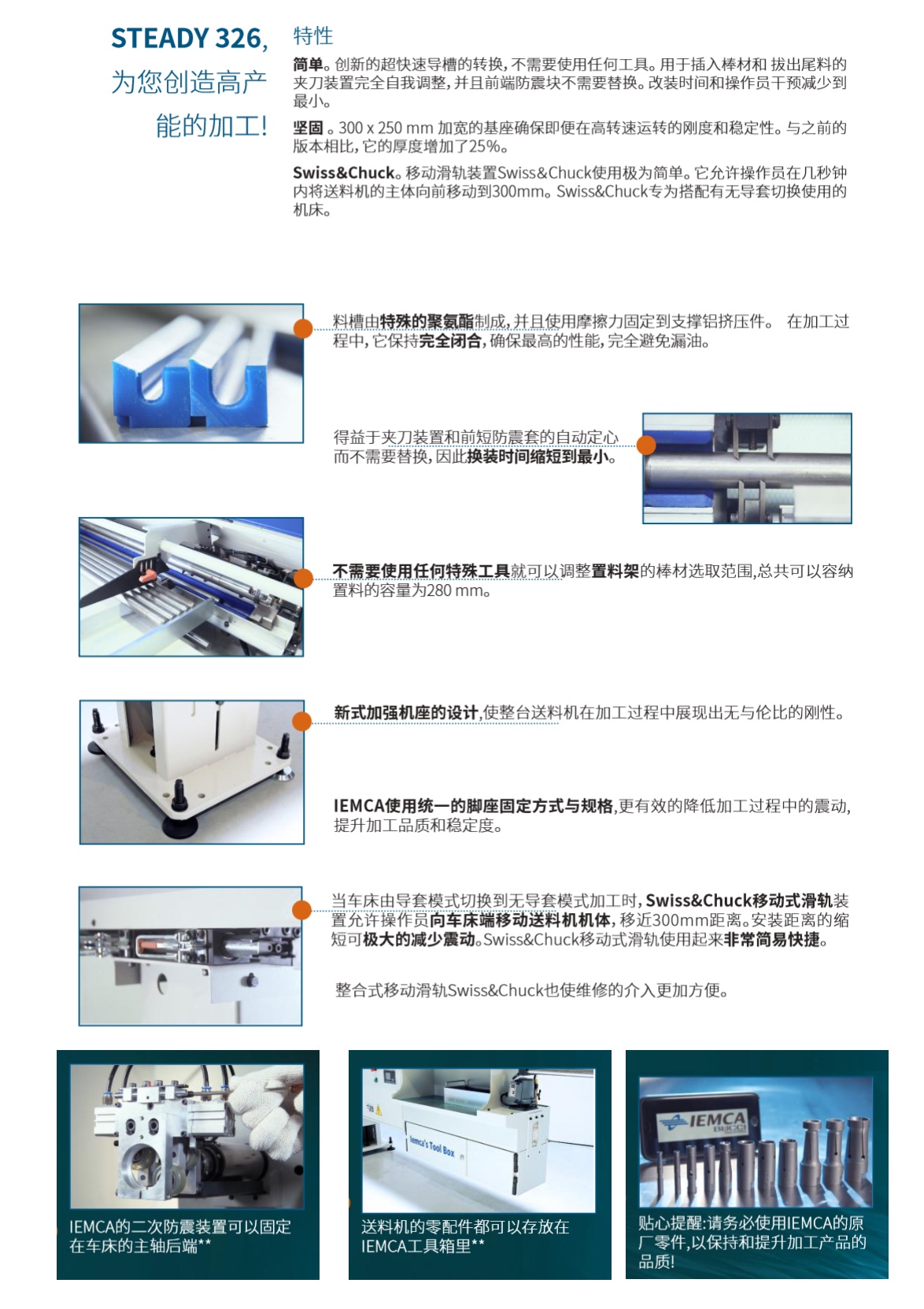

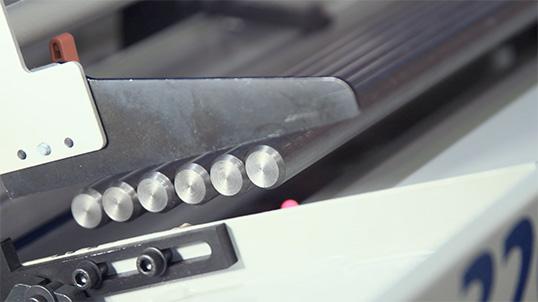

中意Steady 326

因中意在意大利、中国台湾、中国苏州根据市场的需求定位不同,配置有所调整,具体配置以送料机所在生产场地的官方配置为准。

  • 产品介绍

  • 技术参数

  • 特性曲线

  • 图纸尺寸


一、机床参数

单主轴数控走心机ZR20-3II
系统台湾新代Syntec21TB-H
控制通道单通道
最小设定单位0.001mm
最快移动速度24 m/min
加工能力最大加工直径20 mm
单次最大送料长度有导套90mm
无导套1:2.5D(直径:长度)
主轴最大钻孔直径轴向Φ10mm
主轴最大攻丝直径轴向M8
主轴最大钻孔深度轴向40mm
动力头最大钻孔直径径向Φ10mm
动力头最大攻丝直径径向M8
刀具排刀结构两侧双排刀
主轴车刀5把  12X12mm
主轴侧面动力头4支  2支ER11+2支ER16
主轴端面固定座4支  ER11/ER16
主轴主轴类型内藏油冷式电主轴
主轴转速8000rpm/min
主轴分度0.001°
主轴通孔直径22mm
主轴中心高度990mm
电机功率主轴功率3.7kw
侧面动力头电机功率0.75kw
侧面动力头转速6000rpm/min
移动轴数3轴X、Y、Z
移动轴电机功率0.75kw
其他接料机构短料伸缩接料器
长料伸缩扶料器
电源功率10.5kw
空气压力0.4MPa以上
切削油箱容量175L
机床尺寸1.65mx1.4mx1.7m
机床重量1785KG



二、选配部件

品名品牌厂家地区
操作系统新代SYNTEC中国台湾
主轴及驱动油冷式电主轴/新代驱动器中国台湾
轴承NSK日本
导轨THK/力士乐日本/德国
丝杠THK日本
伺服电机新代SYNTEC中国台湾
电机驱动器新代SYNTEC中国台湾
电器元器件施耐德德国
润滑系统河谷日本
继电器欧姆龙日本
行程开关欧姆龙日本
电磁阀亚德客中国台湾
